Mfumo wa Mtihani wa Ubadilishaji wa Mara kwa mara Resonant AC Hipot Mfumo wa 500kV GIS switchgear

Mfumo wa Mtihani wa Ubadilishaji wa Mara kwa mara Resonant AC Hipot Mfumo wa 500kV GIS switchgear

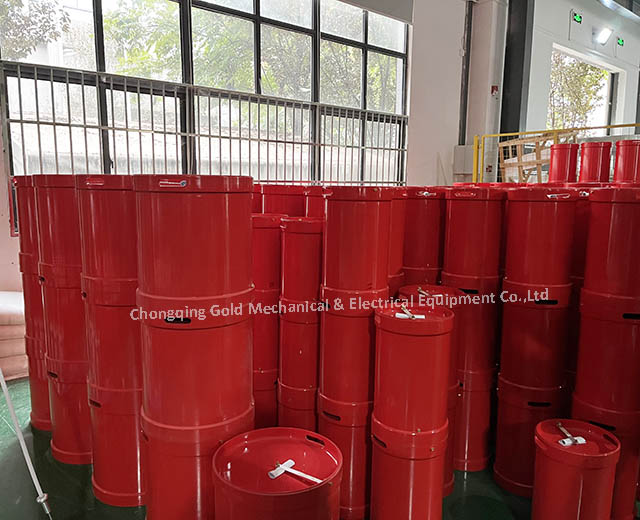

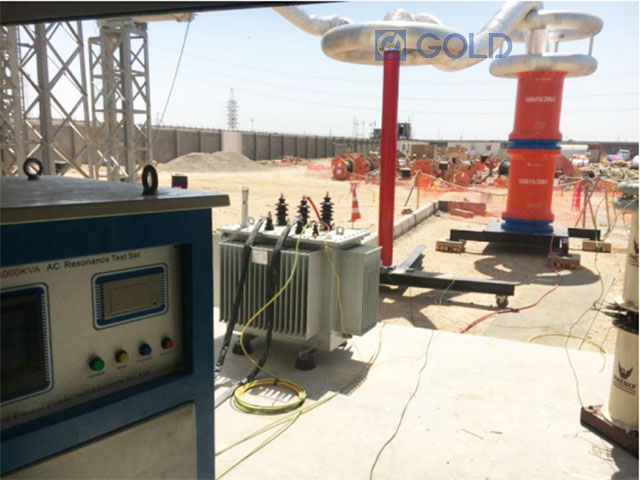

1. Vipengele kuu vya GDXZ  Mfumo wa Ubadilishaji wa Mara kwa mara Resonant AC HIPOT Mfumo wa 500KV GIS switchgear (EG: GDXZ-1300KVA 650KV)

2. Utangulizi

1) Mfumo wa upimaji wa frequency wa GDXZ Resonant AC HIPOT kwa 500KV GIS switchgear inachukua njia ya kurekebisha mzunguko wa usambazaji wa umeme, ili Reactor na capacitor iliyojaribiwa inaweza kufikia resonance, ili kupata voltage kubwa na kubwa ya sasa kwenye bidhaa iliyojaribiwa.

2) Kwa sababu ya usambazaji wake mdogo wa umeme, uzani mwepesi na saizi ndogo, imesifiwa sana na kutumika nchini China na nchi zingine.

3) Mfumo wa Ubadilishaji wa Frequency Frequency Resonant AC Hipot ni njia mpya na mwenendo wa upimaji wa hali ya juu kwa sasa.

3. Index kuu ya kiufundi

(1) Uwezo uliokadiriwa: 1300kva

(2) Voltage iliyokadiriwa: 650kv

(3) Iliyokadiriwa sasa: 2a

(4) Usahihi wa kipimo: Thamani ya ufanisi 1.5 darasa

(5) Frequency ya kufanya kazi: 30-300Hz

(6) Pato la wimbi: wimbi la sine

(7) Sababu ya ubora: Kifaa yenyewe Q≥30 (F = 45Hz)

.

(9) Ugavi wa Nguvu za Kuingiza:  Awamu tatu 380V, 50/60Hz.

(10) Wakati wa kufanya kazi: chini ya mzigo uliokadiriwa, ruhusu kazi inayoendelea 60min; Overvoltage mara 1.1 kwa dakika 1

.

.

(13) Joto la kawaida: -20 ℃ -55 ℃

(14) Unyevu wa jamaa: ≤90%RH

(15) Urefu: ≤3000 mita

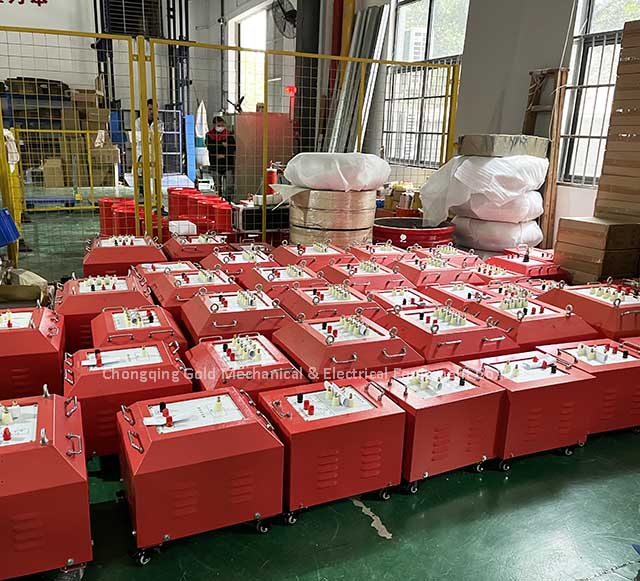

4. Vipengele kuu

1) GDXZ  Mfumo wa upimaji wa mabadiliko ya mara kwa mara ya mfumo wa mtihani wa AC HIPOT una kazi kadhaa za ulinzi kama vile kupita kiasi, kuanza, kuanza kwa nafasi ya sifuri, kuharibika kwa mfumo (flashOver), nk. Thamani ya ulinzi na ya juu inaweza kuwekwa kulingana na mahitaji ya mtumiaji, na ulinzi wa flashover Kitendo cha bidhaa ya jaribio kinaweza kurekodiwa wakati flashover inatokea, thamani ya voltage itarekodiwa kwa uchambuzi wa majaribio.

2) Rahisi kutumia kwenye uwanja.

3) Kifaa kina njia tatu za kufanya kazi: Njia ya kiotomatiki, modi ya mwongozo, tuning moja kwa moja na modi ya kuongeza mwongozo; Ni rahisi kwa watumiaji kuchagua kwa urahisi kulingana na hali ya tovuti na kuboresha kasi ya mtihani.

4) Inaweza kuhifadhi na kuchapisha data katika sehemu tofauti, na nambari ya data iliyohifadhiwa ni nambari, ambayo ni rahisi kwa watumiaji kutambua na kutafuta.

5) Wakati kifaa kinapofagia frequency moja kwa moja, hatua ya kuanzia ya frequency inaweza kuwekwa kiholela ndani ya safu maalum, na mwelekeo wa kufagia unaweza kuchaguliwa juu au chini. Wakati huo huo, skrini kubwa ya LCD inaonyesha Curve ya skanning, ambayo ni rahisi kwa watumiaji kuelewa kwa asili ikiwa hatua ya resonance inapatikana.

6) Kutumia teknolojia ya jukwaa la DSP, kazi na visasisho vinaweza kuongezeka au kupunguzwa kulingana na mahitaji ya watumiaji, na interface ya kubadilishana ya mashine ya mwanadamu ni ya watumiaji zaidi.

7) Uwezo wa usambazaji wa umeme unaohitajika hupunguzwa sana. Ugavi wa nguvu ya resonant hutumia athari ya resonant na capacitor ili kutoa voltage kubwa na kubwa ya sasa. Katika mfumo wote, usambazaji wa umeme unahitaji tu kutoa sehemu ya matumizi ya nguvu katika mfumo, kwa hivyo nguvu ya usambazaji wa umeme inahitajika kwa mtihani ni 1/Q tu ya uwezo wa mtihani.

8) Uzito na kiasi cha vifaa hupunguzwa sana. Katika kifaa cha mfululizo wa resonance, mdhibiti wa nguvu ya nguvu ya kiwango cha juu na mabadiliko ya kawaida ya nguvu ya mzunguko wa nguvu huachwa, na usambazaji wa nguvu ya uchochezi unahitaji tu 1/q ya uwezo wa mtihani, ambao hupunguza sana uzito na kiasi cha mfumo. Kwa ujumla, ni kawaida 1/10-1/30 ya kifaa cha majaribio.

9) Kuboresha vyema wimbi la voltage ya pato. Ugavi wa nguvu ya resonant ni mzunguko wa kichujio cha resonant, ambayo inaweza kuboresha upotoshaji wa wimbi la voltage ya pato, kupata wimbi nzuri la sine, na kuzuia kwa ufanisi kuvunjika kwa uwongo kwa bidhaa ya jaribio na kilele cha usawa.

10) Zuia mzunguko mkubwa wa sasa kutoka kuchoma hatua ya kosa. Katika hali ya mfululizo wa resonance, wakati udhaifu wa insulation wa bidhaa ya jaribio umevunjwa, mzunguko huzuiliwa mara moja, na kitanzi cha sasa kinashuka haraka hadi 1/Q ya mtihani wa kawaida wa sasa. Ikiwa resonance ya jadi inayofanana au transformer ya mtihani hutumiwa kwa mtihani wa kuhimili voltage, kuvunjika kwa sasa mara moja kunakua mara kadhaa. Ikilinganishwa na hizo mbili, mzunguko mfupi wa sasa na kuvunjika kwa sasa ni mamia ya mara tofauti. Utaratibu wa mfululizo unaweza kupata vyema vidokezo dhaifu, na hakuna wasiwasi wa mzunguko mfupi wa sasa wa kuchoma moto.

11) Hakutakuwa na overvoltage yoyote ya kupona. Wakati sampuli inavunjika, voltage kubwa hupotea mara moja kwa sababu ya upotezaji wa hali ya resonance, arc imezimwa mara moja, na mchakato wa kuunda tena voltage ya uokoaji ni ndefu sana, na ni rahisi kutenganisha usambazaji wa umeme kabla ya kufikia Voltage ya flashover tena. Mchakato huo ni mchakato wa kawaida wa oscillatory ya mkusanyiko wa nishati, ambayo ni ndefu na hakuna overvoltage inayotokea.
