GDVA-405
CHONGQING GOLD
9030849000
Kiwango kinachopatikana cha Mtihani:
IEC61869
IEC60044-1 Transformers ya chombo - Sehemu ya 1: Mabadiliko ya sasa.
IEC60044-2 Transfoma za chombo - Sehemu ya 2: Mabadilisho ya Voltage ya Inductive
IEC60044-5 Transfoma za chombo - Sehemu ya 5: Mabadiliko ya voltage ya capacitor
IEC60044-6 Transfoma za chombo - Sehemu ya 6: Mahitaji ya Mabadiliko ya sasa ya Ulinzi kwa utendaji wa muda mfupi.
IEEE STD C57.13-2016 mahitaji ya kiwango cha IEEE kwa wabadilishaji wa chombo
Utangulizi
Mchanganuzi wa moja kwa moja wa GDVA-405 CT PT inafaa kwa kupima kila aina ya transformer ya sasa na transformer ya voltage, pia inaitwa CT na PT.
Mchanganuzi wa GDVA-405 CT PT anaweza kuhesabu makosa ya uwiano na makosa ya pembe ya Awamu ya CT na PT kwa mzigo uliokadiriwa na mzigo wa kufanya kazi kwa wakati mmoja.
Inaweza pia kutathmini kiotomatiki matokeo ya mtihani kulingana na kiwango kilichochaguliwa (IEC60044-1, IEC60044-6, IEC61869, IEC60044-2, IEC60044-5, IEEE STD C57.13-2016) kuamua ikiwa transformer imehitimu. Na toa ishara ya "kupita " au "kushindwa ".
Manufaa kwa GDVA-405 otomatiki CT PT Analyzer
Usahihi ni 0.02% (kawaida), 0.1% (imehakikishwa).
Vipimo vitatu au zaidi mfululizo vya sampuli sawa ya CT, kurudiwa ndani ya 0.02%.
Inaweza kujaribu kila aina ya CT: M, P, TPY, bushing CT, GIS CT.ETC
Zingatia viwango tofauti vya kimataifa: IEC60044-1, IEC60044-6, IEC61869, IEC60044-2, IEC60044-5, IEEE STD C57.13-2016.
Vitu vyote vya majaribio vinaweza kukamilika kwa wakati mmoja.
Usahihi wa kipimo cha juu na uwezo mkubwa wa usimamizi wa data.
Voltage ya uhakika ya goti ya GDVA-405 CT PT ni 60KV.
Usalama bora wa mahali pa kazi - vipimo vinaendesha kwa max.180V.
Nyakati fupi za kuwaagiza (muda wa mtihani wa moja kwa moja <1min)
Kuhesabu makosa ya uwiano na makosa ya pembe ya awamu kwa mzigo uliokadiriwa na mzigo wa kufanya kazi katika mtihani wa wakati mmoja
Linganisha curves za uchochezi na curves za uchochezi zilizohifadhiwa kwenye dirisha moja
Kompyuta iliyoingia, msaada wa programu ya programu yenye nguvu.
Upimaji wa upana wa Ultra.
Badilisha calibrator ya jadi ya CT.
Aina ya kipimo
--- GDVA-405 CT PT Analyzer
| Vitu vya mtihani wa transformer ya sasa (CT) | Vitu vya mtihani kwa uwezo wa transformer (PT) |
Kugeuza ugunduzi wa uwiano Uwiano na ukaguzi wa makosa ya angle Mtihani wa polarity Mtihani wa tabia ya uchochezi Upimaji wa kupinga vilima vya sekondari na kipimo cha mzigo wa sekondari 5% na 10% kipimo cha kipimo cha curve Uchambuzi wa tabia ya muda mfupi Uelekezaji wa nameplate moja kwa moja Voltage ya goti/sasa Sababu ya kikomo cha usahihi (ALF) Sababu ya Usalama wa Chombo (FS) Wakati wa Sekondari (TS) Mgawo wa remanence (KR) Usahihi Kueneza na kuharibika kwa desaturation Nguvu ya umeme ya Knee Point Punguza nguvu ya umeme Sababu ya eneo Uchambuzi wa msingi wa chuma na kipimo cha kitanzi cha hysteresis | Badili kipimo cha uwiano Uwiano na ukaguzi wa makosa ya angle Mtihani wa polarity Mtihani wa tabia ya uchochezi Mtihani wa msingi wa kupinga vilima Mtihani wa kupinga vilima vya sekondari Kipimo cha mzigo wa sekondari |
Chambua Transformer yako ya sasa (CT)/PT na kushinikiza kwa kifungo

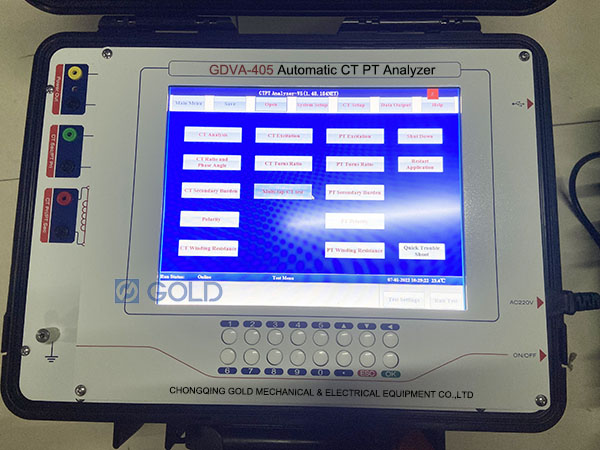

Nguvu kwenye GDVA-405 CT PT Analyzer
Bonyeza "Uchambuzi wa CT "
Unganisha waya kulingana na mchoro wa wiring upande wa kulia wa skrini
Sanidi vigezo kulingana na CT nameplate. Ikiwa vigezo hazijulikani, GDVA-405 itaongeza moja kwa moja.
Kukimbia mtihani
Mwishowe, mchambuzi wa GDVA-405 CT PT ataonyesha matokeo yote ya mtihani kwa wakati mmoja, kama vile uwiano wa CT na pembe ya awamu, mzigo wa sekondari wa CT, polarity, upinzani wa vilima wa CT, uchochezi wa CT, uwiano wa zamu ya CT, nk.
Maombi
Maelezo
| Jina la bidhaa | GDVA-405 moja kwa moja transformer ya sasa na tester ya transformer, CT PT Analyzer | |
| Viwango vya mtihani | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, IEC61869, IEEE STD C57.13-2016 | |
| Usambazaji wa nguvu | AC220V ± 10%, 50/60Hz ± 10% (Msaada Badilisha kwa AC110V, 120V, 127V) | |
| Pato la voltage | 0.1-180V (AC) | |
| Pato la sasa | 0.001-5a (RMS) | |
| Pato la nguvu | 500va | |
| Max. Vipimo vya voltage ya Knee | 60kv | |
| Kipimo cha sasa | Anuwai | 0-10A (Badilisha moja kwa moja anuwai katika 0.1/0.4/2/10a) |
| Kosa | <± 0.1%+0.01%fs | |
| Kipimo cha voltage | Anuwai | 0-200V (mabadiliko ya kiotomatiki katika 1V/10V/70V/200V) | |
| Kosa | <± 0.1%+0.01%fs | ||
| Inabadilisha kiwango cha kipimo cha uwiano | 1 ~ 35000 1 ~ 2000, kosa <0.05% 2000 ~ 5000, kosa <0.1% 5000 ~ 35000, kosa <0.2% | ||
| Kipimo cha awamu | kosa | ± 2min | |
| Azimio | 0.01min | ||
| Vipimo vya kupinga vilima | Anuwai | 0-8kΩ (Badilisha kiotomatiki anuwai in2ohm/20ohm/80ohm/800ohm/8kohm) | |
| Kosa | <0.2%RDG+0.02%fs | ||
| Azimio la juu: 0.1mΩ | |||
| Kipimo cha joto | -50-100 digrii ya Celsius; Kosa <3 Celsius digrii | ||
| Mzigo wa sekondari wa CT | Anuwai | 0-160ohm (mabadiliko ya kiotomatiki katika 2ohm/20ohm/80ohm/160ohm) | |
| Kosa | <0.2%RDG+0.02%fs | ||
| Azimio la juu: 0.001ohm | |||
| PT mzigo wa pili | Anuwai | 0-80KOHM (Mabadiliko ya kiotomatiki katika 800ohm/8kohm/80KOhm) | |
| Kosa | <0.2%RDG+0.02%fs | ||
| Azimio la juu: 0.1ohm | |||
| Upimaji wa uwiano wa PT | Anuwai | 1-35000, Kosa 1-10000 <0.1%, Kosa 10000-35000 <0.2% | |
| Upimaji wa makosa ya uwiano wa PT: Kosa la kawaida <0.05%, Kosa la juu <0.1% | |||
| PT Awamu ya Awamu ya kiwango cha juu cha kiwango cha juu <3min | |||
| Fanya tathmini ya matokeo ya mtihani kulingana na viwango vilivyochaguliwa Fanya ripoti ya maneno kwa matokeo ya mtihani Fanya Ripoti za Neno wakati mmoja wa rekodi za mtihani wa vikundi vingi kwenye PC Kuhesabu makosa ya uwiano na makosa ya pembe ya awamu kwa mzigo uliokadiriwa na mzigo wa kufanya kazi katika mtihani wa wakati mmoja Linganisha curves za uchochezi na curves za uchochezi zilizohifadhiwa kwenye dirisha moja | |||
| Uwezo wa kumbukumbu | > Matokeo ya mtihani wa vikundi 1000 | ||
| Hali ya joto ya hali ya kazi | -10 ℃ ~ 50 ℃; unyevu ≤90% | ||
Kudhibiti GDVA-405 otomatiki CT PT Analyzer na kompyuta yako ndogo (Hiari)
Ikiwa GDVA-405 otomatiki CT PT Analyzer ni toleo la msaada la kudhibiti Ethernet. Unaweza kuungana na CT PT Analyzer na Laptop yako. Kabla ya kujaribu kuunganisha uchambuzi wa CT PT na kompyuta yako ndogo. Unapaswa kusanidi Mchanganuzi wa CT PT na Laptop yako katika kundi moja la Ethernet. Ili kuhakikisha kuwa unaweza kupata jibu wakati unatumia amri ya "ping " kujaribu unganisho la mtandao kutoka kwa kompyuta yako ndogo kwa CT PT Analyzer.
